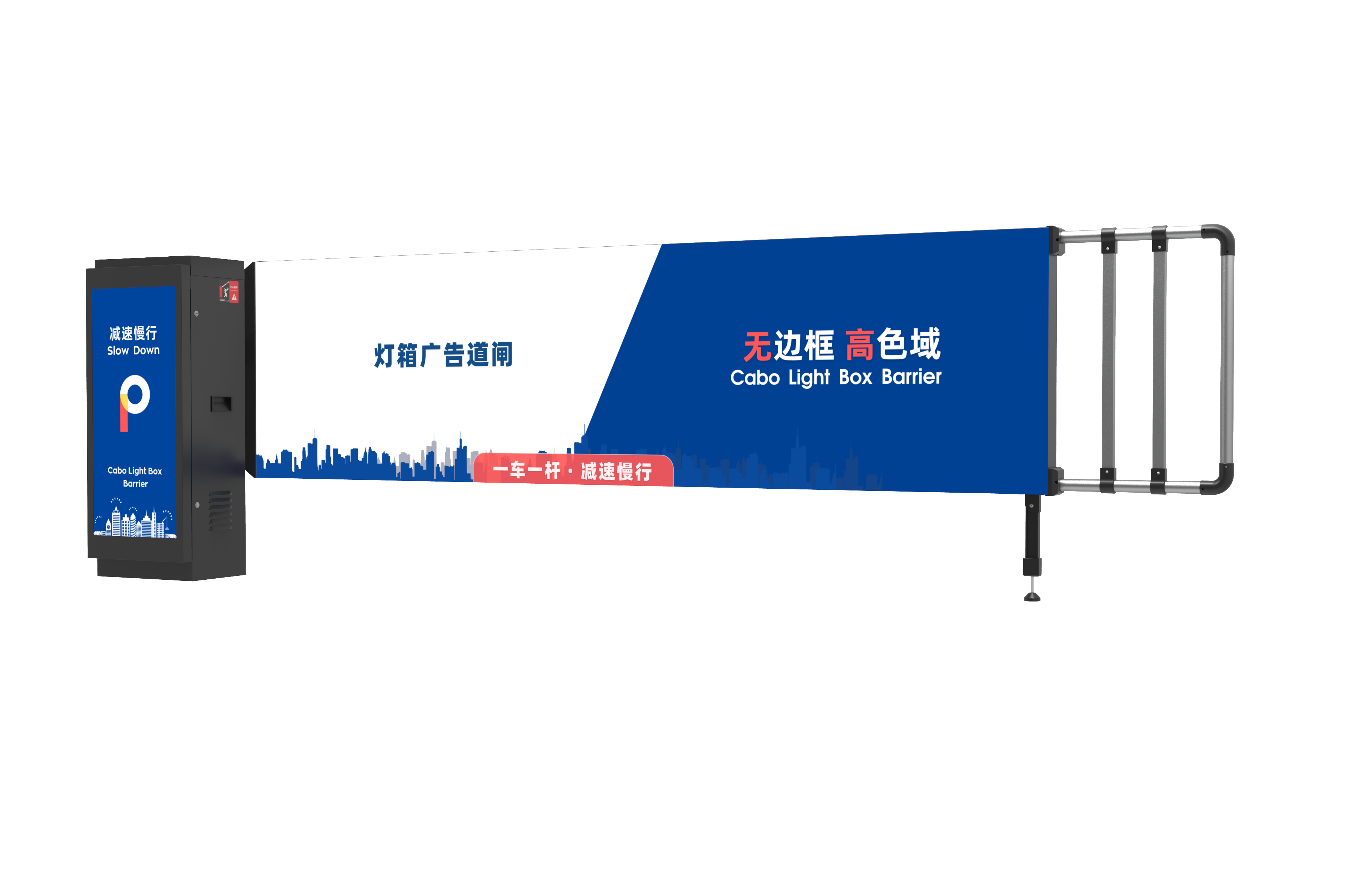

KB23卡布灯箱闸机

型号：BYEKEY-KB23

• 大画面，高亮度，画面高度800mm，画面宽度3000mm；
• 卡布垂直状态机箱距墙边15cm即可，更小空间，更美观。
• 杆夹嵌套式，内嵌40×60mm钢管，抗风效果更佳；
• 24V大灯珠防水灯条，2850mm长度共104颗高亮灯珠；
• 卡布型材采用三卡槽设计，双面L角固定，拆解售后更加方便；
• 卡布灯箱不分左右，更方便备货；
• 伸缩拉杆，最长可拉伸1.5米，更大的安装空间。
• 直流无刷电机，多段速度设计，使工作状态性能，平稳。
• 节能：静态功率小于2瓦；
• 多重保护：电机过流、过载、短路保护，电机故障保护，电源反接保护；
• 光敏开关，更节能，更多适用明暗空间。
• 支持多种继电器输出模式。
• 安全：24V直流电源供电，保障人身安全；

电气参数：

输入电压	220V±50Hz	电机功率	250W
灯带总功率	140W	电机电压	24V
灯带电压	24V	电源功率	360W
遥控器频率	430Mhz
工作温度	-35℃-85℃	防水等级	IPX4

产品规格：

机箱画面尺寸	890×390mm	卡布画面尺寸	3000×800mm
机箱尺寸	1150×450×340mm	卡布包装尺寸	3520×800×100mm
机箱包装尺寸	535×445×1195mm	固定螺栓尺寸	M16×150mm
卡布灯箱重量	29KG	杆夹尺寸	100×100×260mm
机箱重量	70KG	杆夹螺丝	M10×120mm
弹簧规格	6.5mm×2	杆夹开孔尺寸	213×70mm
电机距地高度	800mm	卡布距地高度	350mm
伸缩圆管长度	1700mm	竖杆长度	696mm

配件列表：

道闸固定涨丝	4条	固定压板	1个
杆夹螺丝+螺母	4条	保修卡	1张
杆夹垫片	2个	卡布配件-支撑腿	1个
遥控器数量	2个	门扇钥匙	1把
25MM孔塞	1个

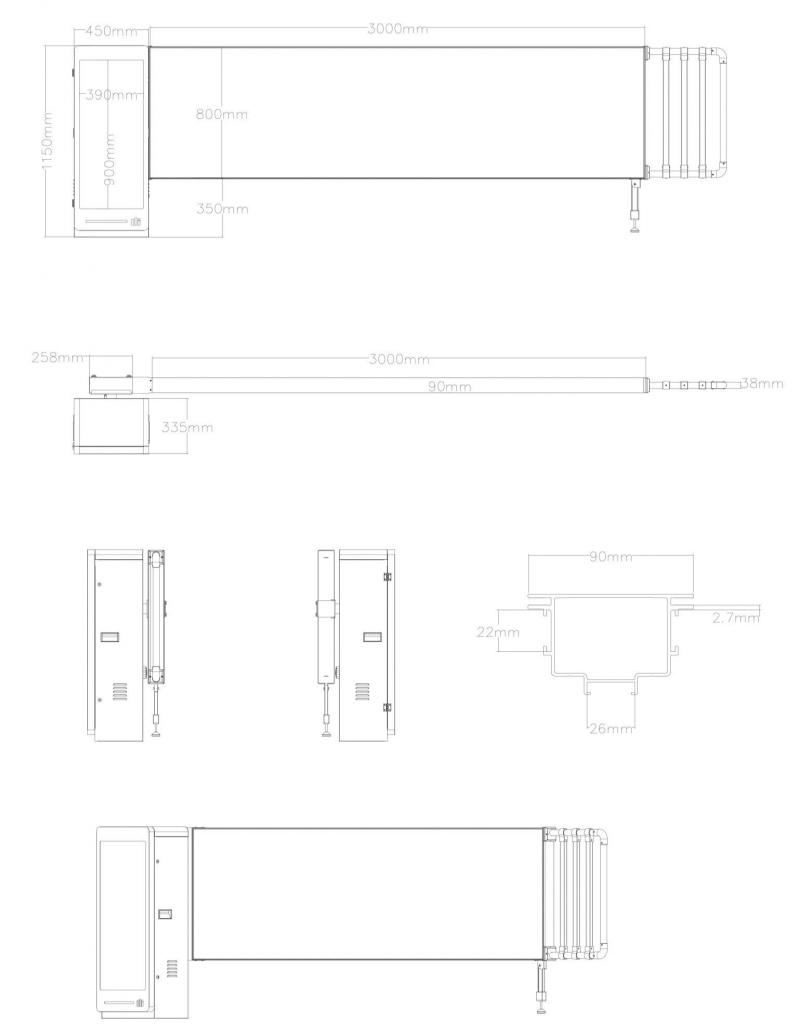

产品尺寸图：

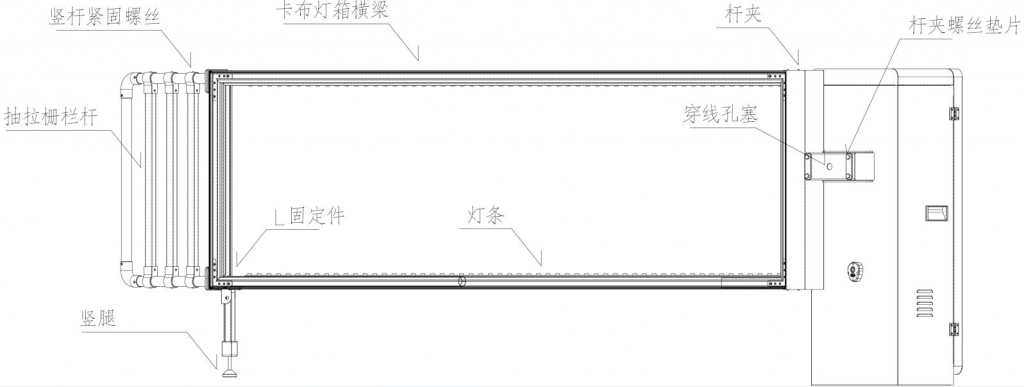

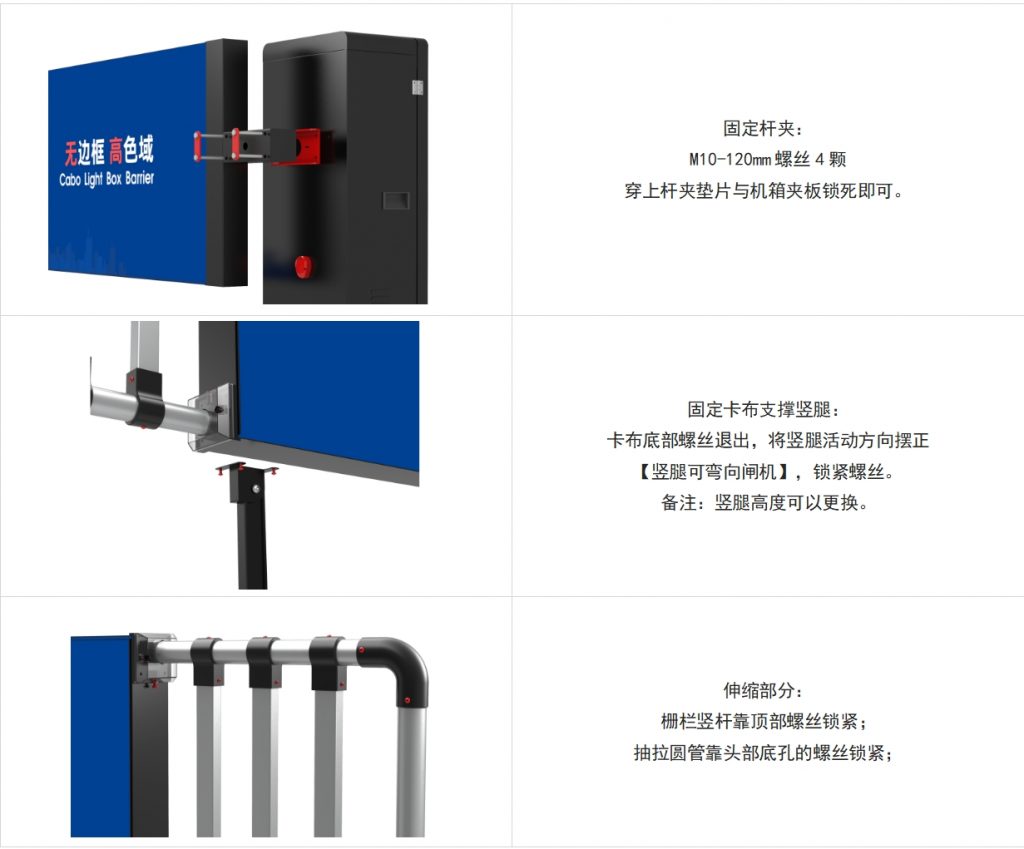

结构名称列表及部件安装方式：

更多具体内容请下载：KB23卡布灯箱道闸使用说明书下载
